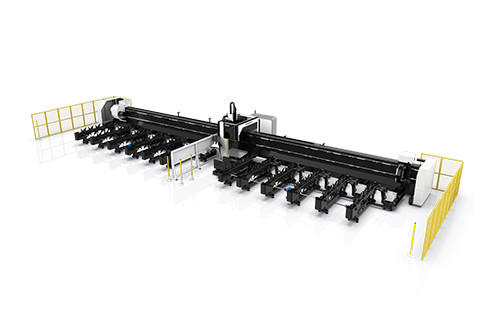

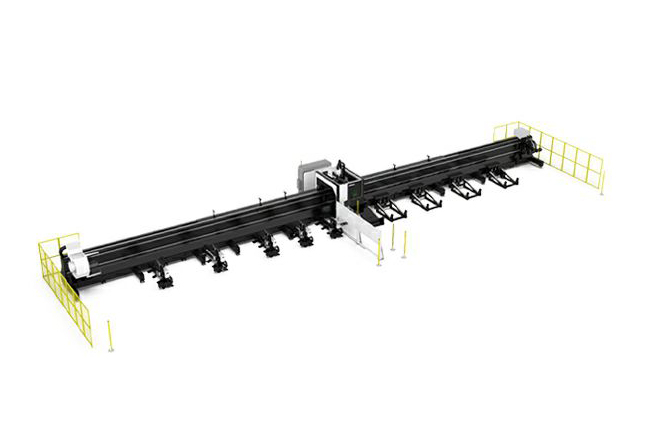

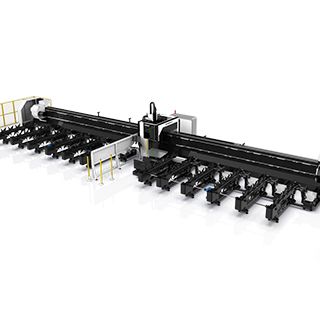

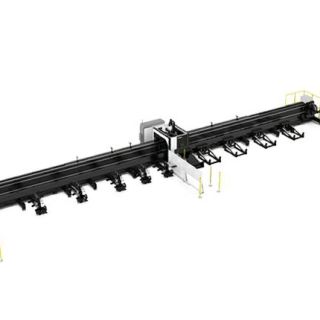

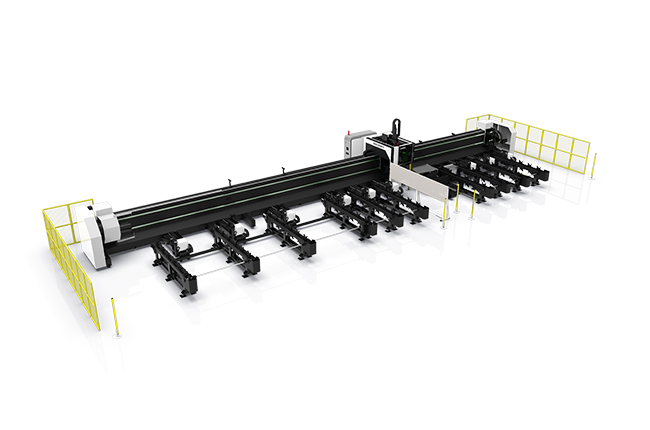

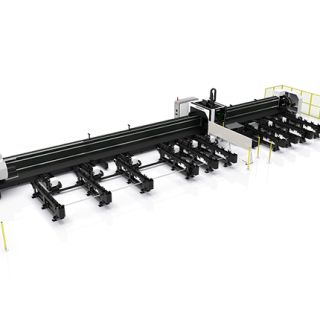

重型管三卡盤切管機
產品編號：T3
GKS-6036T3 / GKS-9036T3 / 12036T3 重型管三卡盤專業切管機
▲ 雷射瓦數：3000W - 12000W(選配)
▲ 切割管徑：圓管Φ20 - Φ360mm、方管20 - 350mm
▲ 支援管長 : 6500mm / 9500mm / 12500mm (選配)
※自動上料、半自動上料為選配項目
▲ 雷射瓦數：3000W - 12000W(選配)
▲ 切割管徑：圓管Φ20 - Φ360mm、方管20 - 350mm
▲ 支援管長 : 6500mm / 9500mm / 12500mm (選配)
※自動上料、半自動上料為選配項目
T3系列 三卡盤●重型管專業切管機
GKS-6036T3 / GKS-9036T3 / 12036T3
T3系列 支援切割管徑
| 圓管直徑 | 方管 | 矩形管對角線長度 | 最大H型鋼 | 最大槽鋼 |
| Φ30-Φ350mm | 30-350mm |
≦ 480mm (依管材形式而定) |
依兩翼尺寸而定 | 320*92*12mm |
-
選配：半自動上下料
-
選配：全自動上下料
三卡盤●重型管專用切管機
▲ 雷射瓦數：3000W - 12000W(選配)
▲ 切割管徑：圓管Φ30 - Φ350mm、方管30 - 350mm
▲ 支援管長：9500mm
▲ 切割管徑：圓管Φ30 - Φ350mm、方管30 - 350mm
▲ 支援管長：9500mm
選配項目
-
半自動上下料裝置
-
全自動上下料裝置
側裝重型氣動卡盤
側裝卡盤結構，降低重心，切割更穩定，裝卸更方便。
※依實際切割情況而異
獨立伺服驅動支撐
裝卸端獨立伺服驅動支撐，同時在垂直和水平方向支撐管材，確保長管材的牢固夾緊，防止管材下垂、擺動，確保切割精度。
三卡盤設計●零尾料切割
重型氣動卡盤，確保工件夾緊穩定、無損，透過三個卡盤的移動實現零尾料切割。
單管最大承重1200KG，第三卡盤設計為通孔卡盤，可夾緊管材管頭為斜面形狀，固定鉗夾住管材更牢固。
12M整管切割
滿足超長工件加工需求，可達到最長12m管材的全程上下料。
適用管材
可切割圓管、方管、長方形管、槽鋼、角鋼、工字鋼等異型鋼。
應用領域
工程機械、鋼結構建築、重型機械、橋樑工程、石油管路、溫室結構。
| 設備型號 | GKS-6036T3 | GKS-9036T3 | GKS-12036T3 |
|---|---|---|---|
| 雷射瓦數(選配) | 3000W / 4000W / 6000W / 8000W / 12000W |
||
| 切割管徑 | 圓管Φ30-Φ350mm / 方管口30 - 350mm |
||
| 自動上料最大支援管長 | 6500mm | 9500mm | 12500mm |
| 卡盤形式 | 三卡盤 |
||
| 卡盤最大轉速 | 60 r/min |
||
| 重複定位精度 | ± 0.03mm | ||
| 單根管材最大承重 | 700kg | ||
| 自動下料最大支援管長(選配) | 3500mm |
||
| 選配項目 | 自動上料、半自動上料 | ||
※規格僅供參考，請依實際報價規格為主。
