S系列-S6022標準切管機
產品編號：S6022
標準雷射切管機，管材切割範圍為：圓管10-240mm；方管10-240mm。

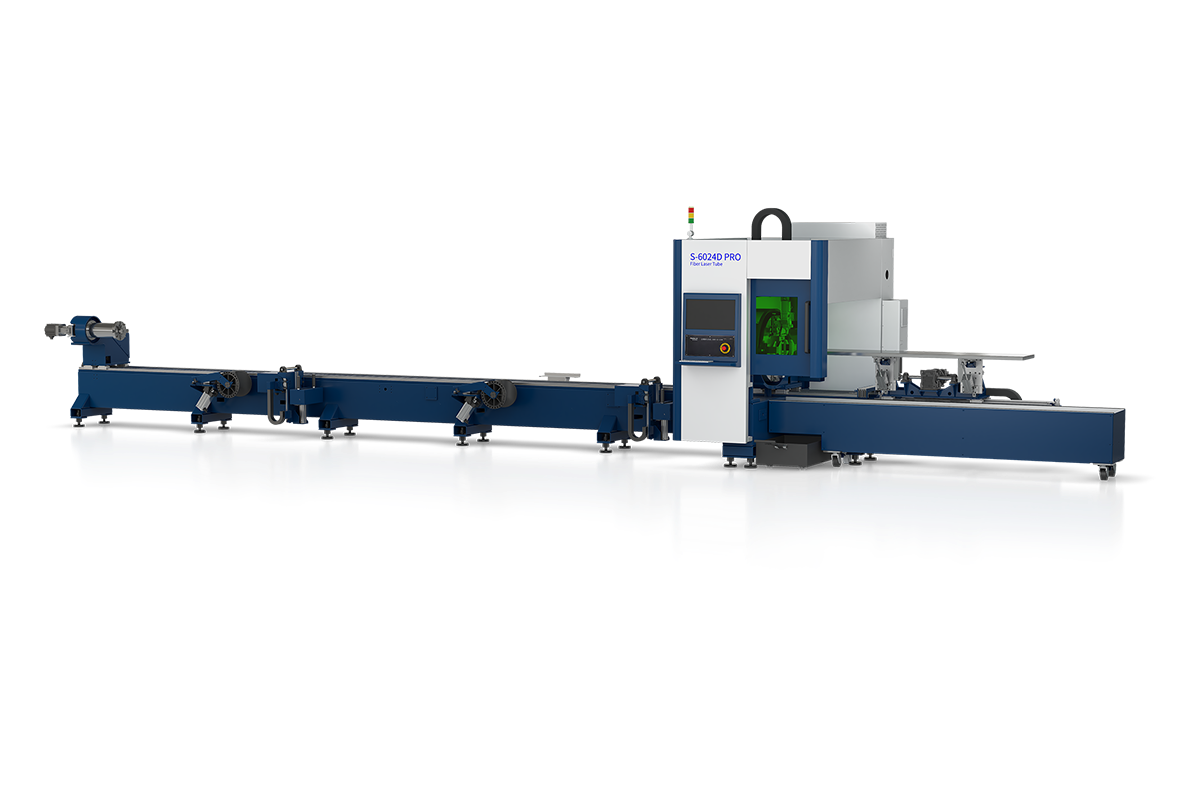

S6022 系列雷射切管機
- 全新側掛床身、自動上料機構加工效率全方位突破；
- 一體成型精密卡盤標配雙滾輪卡爪，切割精度進一步提升；
- 卡盤行程最高220 mm ，加工範圍：圓管10- 1 20mm ；方管10-80mm；
- FSCUT專業切管系統，整合多種切割功能；
- 豐富可選配套，讓您的雷射加工管材切割更有效率。
性能參數
| 名稱 | S -6022 |
| 加工範圍 | 圓管：Φ 1 0mm ~ Φ 22 0mm 方管： 1 0mm~ 15 0mm |
| 材料類型 | 碳鋼或不銹鋼的圓管、方管、長方形管、橢圓管 |
| 管材最大上料長度 | 6 2 00毫米 |
| 管材最大下料長度 | 3000毫米 |
| 最大單管重量 | 50 Kg/m （最大300 Kg/根） |
| 尾料 | 210/100mm（工藝排版合理情況下實現） |
| 工作行程（工具機） | Y 軸: 0～6200mm |
| X 軸: 0～25 0mm | |
| Z 軸: 0～18 0mm | |
| XY定位精度 | ±0.03毫米/米 |
| XY重複定位精度 | ±0.03毫米 |
| 卡盤轉速 | 100轉/分鐘 |
| 工具機尺寸 | 12米 x 3米 x 2.8米 |
設備特點
- 標準床身，焊接完成後退火處理，超長龍門加工中心一次加工完成精度高；
- 導軌面平面度、直線度≤0.05mm/m，表面粗糙度最高可達1.6。
- 變徑輪支撐包覆性較好，有效解決細管晃動問題，切割精度更高。
- 最大夾緊力300kg，業界領先；
- 前後卡盤採全密封防塵結構，有效隔絕粉塵，拒絕卡頓；

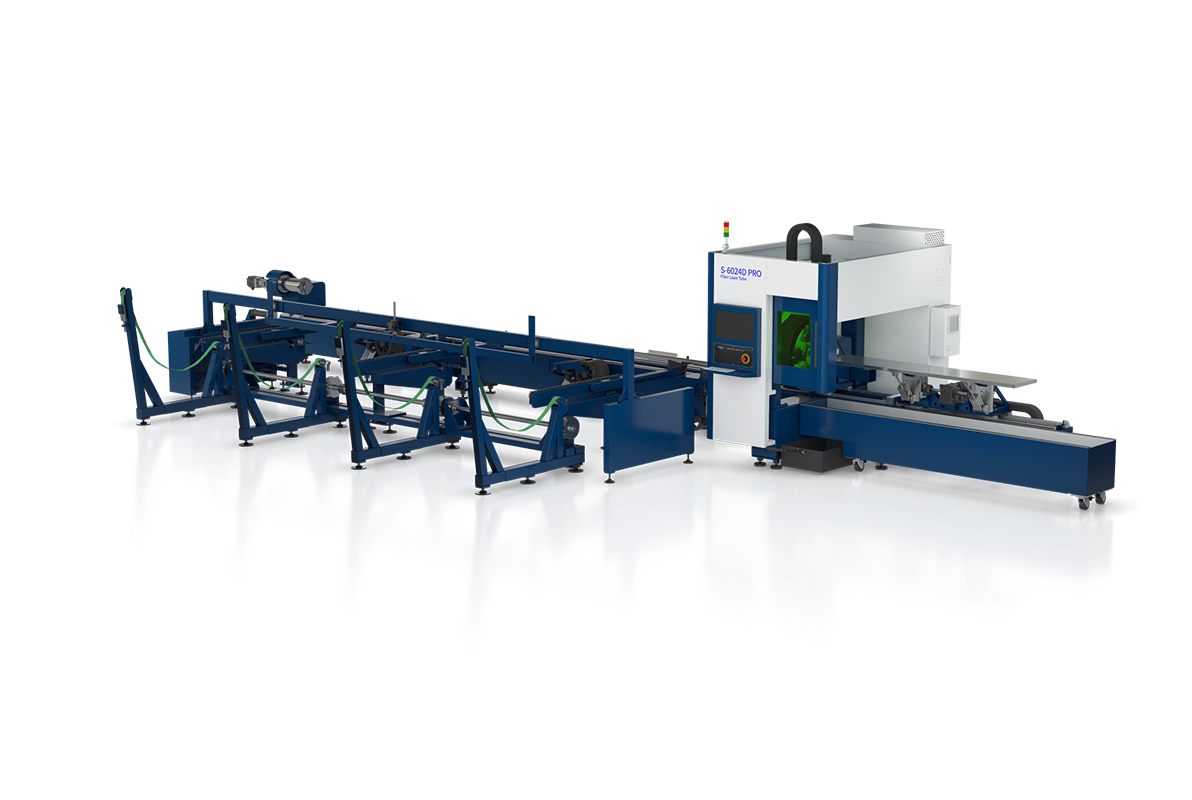

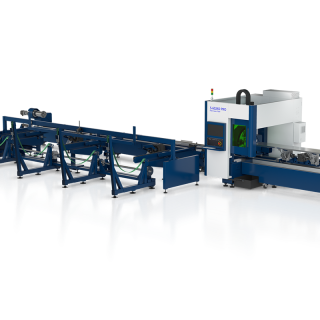

- 斜臥式一體成型結構上料快速方便，上料時間大為減少；
- 標配雙滾輪卡爪，切割精度更高。
- 半自動上料裝置支援上料管材長度： 6 m；管材規格：圓管Φ20mm~Φ 2 20mm、方管與長方形管 R20mm~□1 8 0mm ；管型：圓管、方管和長方形管；佔地面積 ： 7000mm X 2000mm
- 自動上料裝置全新設計，結構簡單，上料穩定，性價比高。
系統介紹
FSCUT 3000匯流排控制系統
FSCUT 3000雷射切割控制系統，基於Windows10作業系統深度開發，Erthercat總線通訊方式，整合模組化設計，整合了許多專用功能的雷射切割模組，介面簡潔大方，功能強勁實用，搭載觸控顯示屏，配備無線鍵盤和滑鼠，操作方便簡單。
